آیا می توان از مقاومت ها در مدارهای ولتاژ بالا استفاده کرد؟

حتما! در اینجا یک پست وبلاگ در مورد اینکه آیا می توان از مقاومت ها در مدارهای ولتاژ بالا استفاده کرد یا خیر.

آیا می توان از مقاومت در مدارهای ولتاژ بالا استفاده کرد؟ این سوالی است که اغلب در صنایع مهندسی برق و الکترونیک مطرح می شود. به عنوان یک تامین کننده مقاومت، من بارها با این پرسش از سوی مشتریان خود مواجه شده ام و اینجا هستم تا پاسخ جامعی ارائه دهم.

مبانی مقاومت ها در مدارهای عمومی

قبل از پرداختن به سناریوهای ولتاژ بالا، اجازه دهید ابتدا نقش اساسی مقاومت ها در مدارهای الکتریکی را درک کنیم. مقاومت ها اجزای الکتریکی دو ترمینال غیرفعال هستند که مقاومت الکتریکی را به عنوان یک عنصر مدار اجرا می کنند. وظایف اصلی آنها شامل محدود کردن جریان، تقسیم ولتاژ و اتلاف انرژی الکتریکی به عنوان گرما است. در مدارهای ولتاژ پایین، مانند مدارهایی که در لوازم الکترونیکی مصرفی مانند گوشی‌های هوشمند و لپ‌تاپ‌ها یافت می‌شوند، مقاومت‌ها در همه جا وجود دارند. آنها به تنظیم جریان جریان کمک می کنند تا از اجزای حساس در برابر آسیب جریان بیش از حد محافظت کنند.

چالش ها در مدارهای ولتاژ بالا

مدارهای ولتاژ بالا، معمولاً مدارهایی که در ولتاژهای بالای 1000 ولت کار می کنند، در مقایسه با مدارهای ولتاژ پایین، چالش های متفاوتی را ارائه می دهند. مهم ترین مسائل مربوط به عایق بندی، خرابی ولتاژ و اتلاف برق است.

عایق کاری در کاربردهای ولتاژ بالا بسیار مهم است. مقاومت باید بتواند اختلاف پتانسیل بالا را بدون اجازه دادن به جریان از طریق مواد عایق تحمل کند. اگر عایق خراب شود، می تواند منجر به اتصال کوتاه، قوس الکتریکی و موقعیت های بالقوه خطرناک شود.

خرابی ولتاژ یکی دیگر از نگرانی های مهم است. هنگامی که ولتاژ دو طرف یک مقاومت از ولتاژ شکست آن بیشتر شود، مقاومت ممکن است افزایش ناگهانی و قابل توجهی در جریان جریان داشته باشد که می تواند باعث آسیب دائمی به مقاومت و سایر اجزای مدار شود.

اتلاف توان نیز به یک مسئله اصلی در مدارهای ولتاژ بالا تبدیل می شود. با افزایش ولتاژ، توان تلف شده توسط مقاومت (محاسبه با فرمول (P = V^{2}/R)، که در آن (P) توان، (V) ولتاژ و (R) مقاومت است) می‌تواند قابل توجه باشد. این بدان معنی است که مقاومت باید بتواند گرمای تولید شده را بدون گرم شدن بیش از حد تحمل کند.

انواع مقاومت های مناسب برای مدارهای ولتاژ بالا

با وجود این چالش ها، انواع مختلفی از مقاومت ها وجود دارد که می توانند به طور موثر در مدارهای ولتاژ بالا استفاده شوند.

یکی از این نوع استسیم - مقاومت زخم. مقاومت های سیمی با پیچاندن یک سیم مقاومتی، معمولاً از موادی مانند نیکروم یا منگنین، در اطراف یک هسته سرامیکی یا فایبرگلاس ساخته می شوند. این مقاومت ها می توانند توان نسبتاً بالایی را تحمل کنند و اغلب در منابع تغذیه با ولتاژ بالا، تجهیزات تست الکتریکی و سیستم های کنترل صنعتی استفاده می شوند. آنها ثبات و دقت خوبی را در کاربردهای ولتاژ بالا ارائه می دهند.

یکی دیگر از گزینه های مناسب استمقاومت محفظه آلومینیومی Teaded. این مقاومت ها در یک محفظه آلومینیومی محصور شده اند که اتلاف حرارت عالی را فراهم می کند. محفظه آلومینیومی همچنین محافظت مکانیکی خوبی را ارائه می دهد و می تواند به عنوان یک سپر در برابر تداخل الکترومغناطیسی عمل کند. آنها معمولاً در سیستم های توزیع برق با ولتاژ بالا و سایر برنامه های کاربردی با توان بالا که در آن مدیریت گرما حیاتی است استفاده می شود.

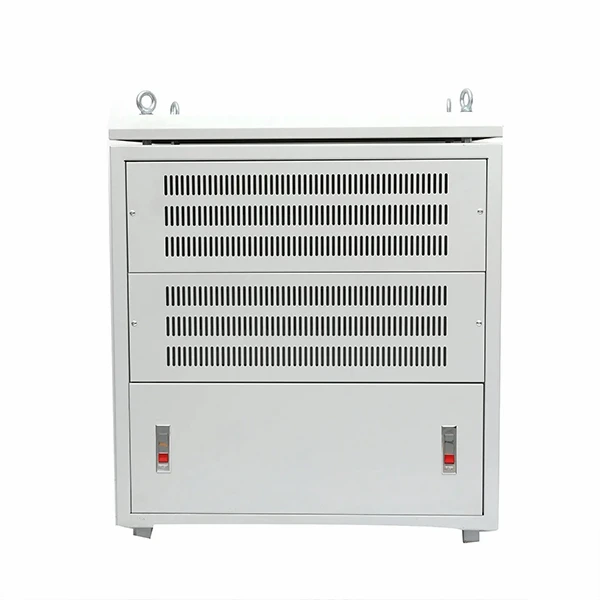

کابینت های مقاومتی ساخته شده در مقاومت های پوسته آلومینیومیهمچنین یک انتخاب عالی برای مدارهای ولتاژ بالا هستند. این کابینت ها چندین مقاومت پوسته آلومینیومی را در خود جای می دهند که می توانند به صورت سری یا موازی به یکدیگر متصل شوند تا مقاومت مورد نظر را به دست آورند. پوسته آلومینیومی اتلاف حرارت و محافظت خوبی برای مقاومت ها ایجاد می کند. آنها اغلب در کاربردهای صنعتی در مقیاس بزرگ مانند کارخانه های فولاد، نیروگاه ها و لوکوموتیوهای الکتریکی استفاده می شوند.

ملاحظات طراحی برای استفاده از مقاومت ها در مدارهای ولتاژ بالا

هنگام استفاده از مقاومت ها در مدارهای ولتاژ بالا، چندین ملاحظات طراحی باید در نظر گرفته شود.

ابتدا، درجه ولتاژ مقاومت باید به دقت انتخاب شود. درجه ولتاژ باید بالاتر از حداکثر ولتاژی باشد که مقاومت در مدار تجربه می کند تا از خرابی ولتاژ جلوگیری شود.

دوم، رتبه قدرت مقاومت نیز بسیار مهم است. همانطور که قبلا ذکر شد، مدارهای ولتاژ بالا می توانند منجر به اتلاف توان قابل توجهی شوند. بنابراین، درجه قدرت مقاومت باید برای تحمل گرمای تولید شده بدون گرمای بیش از حد کافی باشد.

سوم، اندازه فیزیکی و نصب مقاومت مهم است. در کاربردهای ولتاژ بالا، فاصله مناسب بین مقاومت و سایر اجزا برای جلوگیری از قوس الکتریکی ضروری است. همچنین برای اطمینان از پایداری مکانیکی، مقاومت باید به طور ایمن نصب شود.

کاربردهای واقعی مقاومت ها در مدارهای ولتاژ بالا

مقاومت ها در بسیاری از کاربردهای ولتاژ بالا نقش حیاتی دارند. در سیستم های انتقال و توزیع نیرو، از مقاومت ها برای تنظیم ولتاژ، متعادل سازی بار و حفاظت از خطا استفاده می شود. به عنوان مثال، در یک پست برق با ولتاژ بالا، از مقاومت ها به صورت سری با قطع کننده های مدار استفاده می شود تا جریان هجومی در طول عملیات سوئیچینگ محدود شود.

در آزمایش‌های فیزیک با انرژی بالا، مانند شتاب‌دهنده‌های ذرات، از مقاومت‌ها در منابع تغذیه با ولتاژ بالا برای ارائه خروجی‌های ولتاژ پایدار و دقیق استفاده می‌شود. این مقاومت ها برای اطمینان از صحت آزمایش ها باید دقت و پایداری بسیار بالایی داشته باشند.

در صنعت هوافضا، از مقاومت ها در سیستم های ولتاژ بالا در هواپیما و ماهواره استفاده می شود. آنها برای عملکردهایی مانند مدیریت انرژی، سیستم های ارتباطی و تجهیزات ناوبری بسیار مهم هستند.

نتیجه گیری

در نتیجه، مقاومت ها را می توان در مدارهای ولتاژ بالا استفاده کرد، اما انتخاب و طراحی دقیق ضروری است. با انتخاب نوع مناسب مقاومت، مانند مقاومت‌های سیمی، مقاومت‌های محفظه آلومینیومی، یا کابینت‌های مقاومتی که در مقاومت‌های پوسته آلومینیومی ساخته می‌شوند، و با در نظر گرفتن فاکتورهایی مانند رتبه‌بندی ولتاژ، درجه قدرت و نصب فیزیکی، مقاومت‌ها می‌توانند به طور موثر و ایمن در کاربردهای ولتاژ بالا عمل کنند.

اگر به مقاومت برای مدارهای ولتاژ بالا نیاز دارید یا در مورد محصولات مقاومتی ما سؤالی دارید، توصیه می کنیم برای بحث دقیق با ما تماس بگیرید. تیم متخصص ما آماده است تا به شما در یافتن مناسب ترین راه حل های مقاومت برای نیازهای خاص شما کمک کند. ما مشتاقانه منتظر فرصتی برای همکاری با شما و کمک به شما در دستیابی به اهداف مهندسی برق هستیم.

مراجع

• Boylestad, RL, & Nashelsky, L. (2002). دستگاه های الکترونیکی و تئوری مدار. سالن پرنتیس
• سدرا، AS، و اسمیت، KC (2010). مدارهای میکروالکترونیک انتشارات دانشگاه آکسفورد
